Колектор ECO 001A 1"x10

Колекторна система на 10 контуру з витратомірами регуляторами і кріпленням ECO 001A 1"x10 ECO Technology.

Тепла підлога. Основні особливості. Принцип дії. Робота колектора теплої підлоги. Особливості реалізації.

Внуторипольное водяне опалення є одним з найбільш перспективних способів реалізації опалення приміщення.

Основні особливості:

Большая площадь теплоотдачи – площадь теплоотдачи может достигать 95% площади отапливаемого помещения (помещение с минимум мебели).

Равномерность прогрева помещения – в отличие от радиаторного отопления температура при отоплении с помощью тёплого пола одинакова в любой точке помещения и на любом уровне (при радиаторном отоплении возле радиаторов теплее, внизу возле пола воздух всегда прохладнее, чем на высоте 1-1,5 метра).

Для внутрипольного отопления подходит низкотемпературный режим отопления, что в сочетании с конденсационным котлом даёт большую экономию энергии.

При правильній реалізації внутрипольного опалення температура теплоносія (відповідно і статі) не повинна перевищувати 40°С. Нормальна температура теплоносія – 25-35°С.

Принцип роботи колектора і призначення його елементів.

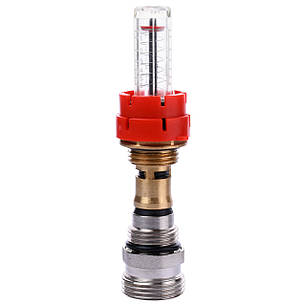

Газові опалювальні котли здатні давати теплоносій з температурою від 40°С до 80°С. Для підтримки низькотемпературного режиму в системі теплої підлоги в гребінку вбудований вузол підмішування, який контролює температуру в контурі і підмішує при необхідності гарячий теплоносій від котла. Основним елементом даного сайту є термоголовка з виносним датчиком (зондом) 1. При зниженні температури теплоносія на подачі термоголовка відкривається і підмішує в контур гарячий теплоносій, при цьому охолоджений теплоносій йде по обратке 2 в котел. Найбільш оптимальна різниця між температурою подачі і обратки повинна бути 5 - 10°С. Циркуляційний насос забезпечує постійну циркуляцію теплоносія всередині контурів підлоги, тим самим гарантує рівномірний і регулярний прогрів. У зв'язку з тим, що довжина контурів може бути різною, гідравлічний опір опір в контурах відрізняється, що видно за показниками витратомірів 3. За більш коротким контуру буде прагне протікати найбільшу кількість теплоносія. Для достижения в разных контурах одинакового протока можно уменьшить или увеличить гидравлическое сопротивление с помощью самих расходомеров (при этом с расходомера нужно снять стопорное кольцо – чёрное пластиковое кольцо в основании и вращать расходомер держа его за чёрное пластиковое основание) либо регулировочных кранов 4 на балке обратки.

Основные моменты организации тёплого пола:

1.       Для достижения теплоотдачи тёплого пола 100 Ват на 1м2 при использовании трубы диаметром 16 мм. Шаг укладки трубы должен быть 150 мм (при температуре теплоносителя 35°С).

2.       Максимально рекомендованная длина трубы в одном контуре – 60 метров (для 16-й трубы) если есть необходимость сделать контур большей длины – используется труба большого диаметра.

Производитель: ECO Technology;

Страна производитель: Польша;

Материал коллектора: Латунь;

Назначение коллектора^ Для водоснабжения, Для насосных групп, Для отопления, Для теплого пола, Для радиаторов;

Тип коллектора: Регулирующий;

Диаметр коллектора: 1";

Резьба коллектора: Внутренняя;

Минимальная рабочая температура: 0.0 (град.);

Максимальная рабочая температура: 130.0 (град.);

Максимальное рабочее давление: 10.0 (бар);

Випробувальний тиск: 15.0 (бар);

Кількість виходів: 10;

Діаметр виходів: 3/4 (дюйм);

Вага: 1.65 (кг);

Гарантійний термін: 24 (міс);

Комплектація

Кронштейн: Так;

Расходомеы: Так;

Запірний кран: Так;

Габаритні розміри

Висота: 345.0 (мм);

Міжосьова відстань: 210 (мм).
